沸石轉輪筒吸附濃縮裝置
沸石轉筒，包括底座、固定在底座上的傳動組件、架設在底座上方并通過所述傳動組件驅動旋轉的轉筒、固設在轉筒側邊的脫附系統、設在轉筒外側
沸石轉筒工作原理

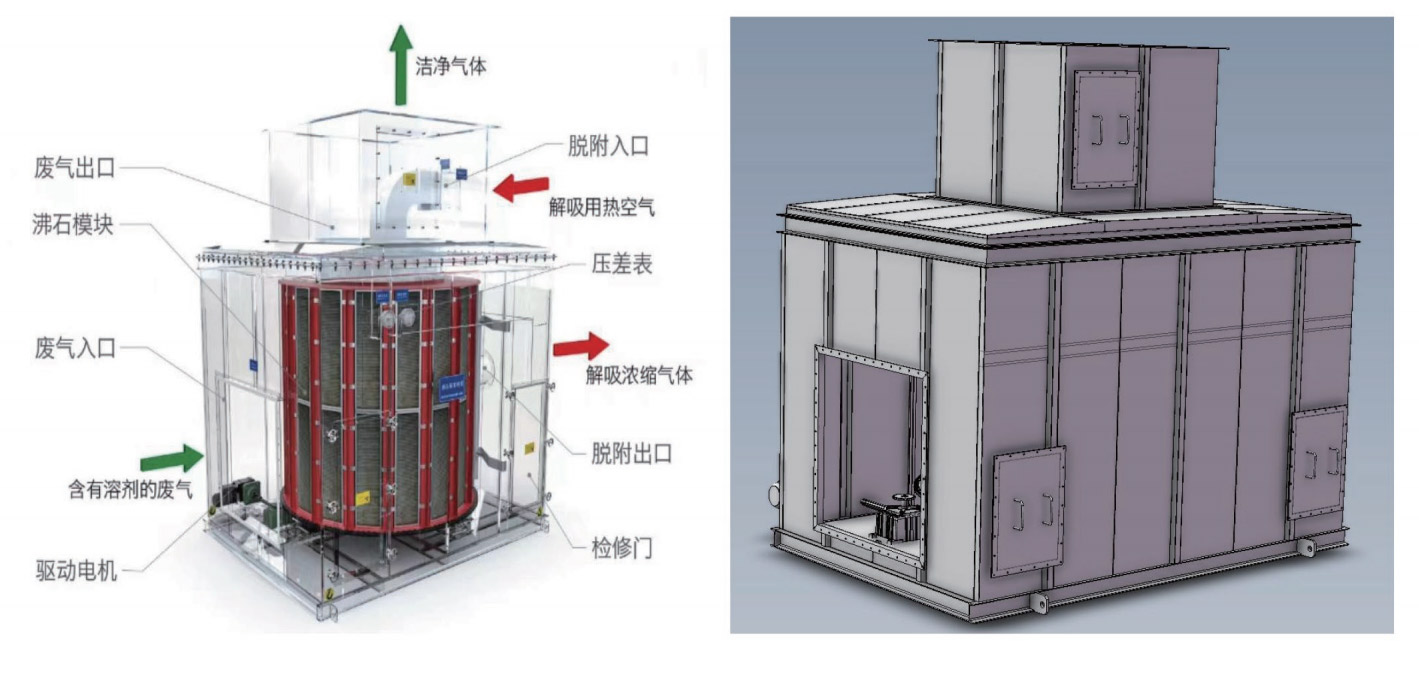

沸石轉筒，包括底座、固定在底座上的傳動組件、架設在底座上方并通過所述傳動組件驅動旋轉的轉筒、固設在轉筒側邊的脫附系統、設在轉筒外側的外框以及設在外框上的吸附進口、吸附出口、脫附進口和脫附出口。
定子：外殼、吸附脫附進出口風管、保溫、儀表、減速電機

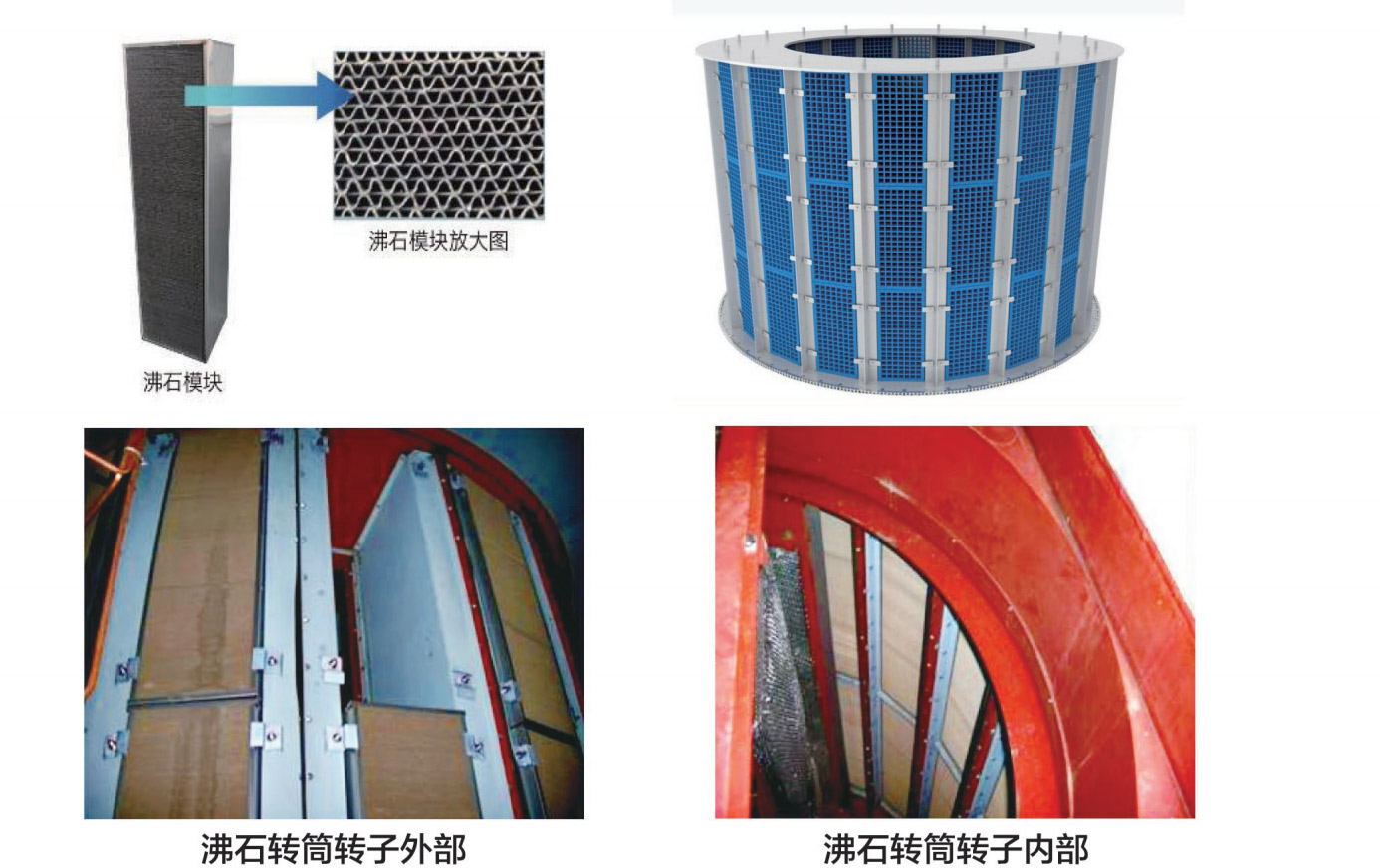

沸石轉筒：沸石模塊、轉動框架
環面有：12分區、18分區、20分區、24分區、28分區等根據風量進行設計
沸石濃縮轉筒被分為吸附區、脫附區、兩個功能區。
吸附區：廢氣中的VOCS物質被沸石轉筒吸附，吸附后的廢氣在吸附風機的帶動下，直接排入煙囪達標排放，VOCS吸附處理效率90-98%。
脫附區：VOC成份的廢氣被沸石吸附后，進入脫附區域，利用熱交換器交換得來的熱空氣，進行吹掃，VOC有機廢氣從沸石上脫附下來，形成高濃度小風量廢氣，實現濃度目的。然后送入焚燒爐氧化分解。
濃縮倍數：吸附在分子篩轉輪中的VOCS，在脫附區經過約150-200℃小風量的熱風處理而被脫附、濃縮，濃縮倍數一般為5~40倍。
設備優勢
1、大沸石含有率高75%，凈化效率更高，高可達98%；
2、濃縮倍率更高，濃縮倍率5-40倍；
3、模塊式組裝，簡單、安全、方便；
4、基因沒有蜂窩陶瓷基材，比熱容更低，沒冷卻分區
5、可雙層沸石配置吸附面積遠大于圓盤形轉輪6、適用于超大廢氣風量
